應用技巧|三坐標Rational DMIS軟件自定義輸出表頭
三坐標測量軟件廣大量友非常熟悉的莫過于PC-DMIS測量軟件，及由?？怂箍导瘓F旗下的External-Array軟件公司開發的Rational-DMIS三坐標測量軟件。
今天我們介紹一下RationalDMIS三坐標測量軟件中如何定制自己個性化的報告表頭。
三坐標測量軟件RationalDMIS操作步驟
1、激活輸出設置

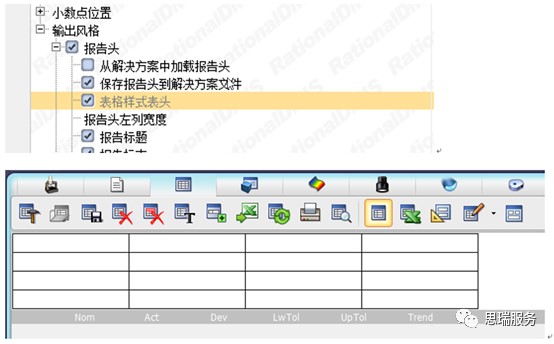

在報告設置中找到表格樣式表頭勾選激活，在表頭位置會生成一個表格。
2、激活表格編輯
在表格區域雙擊鼠標左鍵進入表格編輯狀態，如下圖，右側會彈出工具面板，點擊圖標執行對應的操作。
3、編輯表頭
使用上圖中右側的工具欄我們可以實現表格文字顏色的設置，圖片格式的位置，對齊方式的選擇，單元格的增加，刪除，合并等操作。雙擊單元格，直接輸入文字，或使用“快速輸入”按鈕，在下圖彈窗中選擇要鏈接的變量，再結合DMIS程序里的變量賦值使用，使得表格更加的個性化。
4、保存模板
操作完成后，點擊保存圖標，使用退出按鈕退出編輯。
5、效果展示
總結：
1、在報告設置界面激活輸出設置；
2、左鍵點擊任意單元格激活表格編輯； 3、使用編輯工具編輯表頭； 4、保存模板。
三坐標RationalDMIS軟件支持定制輸出報告表頭，滿足不同用戶的個性化需求。操作過程類似使用Excel軟件，簡單方便。
思瑞Rational DMIS測量軟件，模塊豐富的計量軟件，完全支持I++ 控制協議。界面友好、操作快速簡便、與 CAD數據的無縫連接、從測量即可輸出100%圖形可視化報告，給企業提供完整的測量解決方案。
