葉片在燃氣發電、航空工業，汽輪機等工業領域的應用非常重要，葉片一般分為動葉片、靜葉片和導葉片三類，作為蒸汽機的“心臟”，對于尺寸上的控制十分嚴苛。思瑞Croma Plus CMM三坐標測量儀憑借高精度、高重復性、強穩定性、專業的服務等多項優勢勝任葉片測量任務。
葉片的加工工序十分復雜，有數十道銑、鉗、后處理等工序，葉片曲面的加工及其檢驗均較復雜且精度要求非常高 ，達到微米級，必須采用專用的精密加工設備以及精確的調心裝配技術。

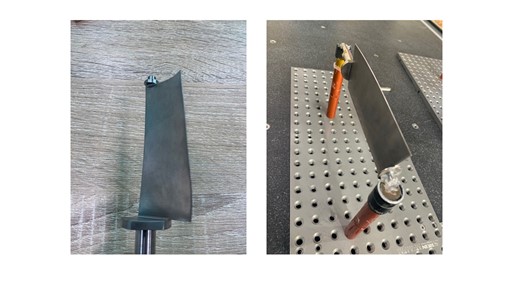

在操作Croma Plus CMM三坐標測量儀時，所以如何正確檢測葉片也是比較棘手的問題。為了盡可能多的選擇特征元素，第一步裝夾方式顯得尤為重要，因為葉片表面本身就是樣條曲線與曲面，在迭代時多使用其他位置的特診有利于更好的定位。
在葉片指定的位置上提取理論曲線，生成掃描后測座旋轉90度，使測尖可以完整掃描到葉片的一半輪廓。另一半輪廓將測針轉到未檢測的另一邊即可。
通過Croma Plus CMM三坐標測量儀測量軟件Rational-Dmis自帶的葉片模塊生成報告，掃描完葉片之后，生成理論葉片即可看到所需數據。

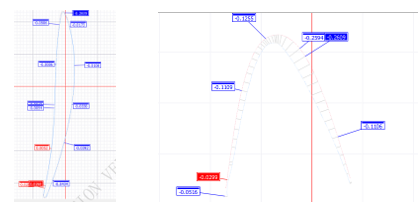

報告可以生成葉片的頭端、尾端、壓力面，吸力面輪廓等數據。
通過SP25接觸式連續掃描搭配Rational-Dmis測量葉片是經過大量實驗對比后，比較合適的配置。
1、SP25的連續掃描功能在掃描葉片的輪廓時可以用高效的速度取到更多的點，能更好的體現輪廓的實際情況。
2、Rational-Dmis有專門檢測、計算葉片的模塊，包括測量和多樣式報告。
葉片片段輪廓
Croma Plus CMM三坐標測量儀械結構賦予了高性能的控制系統，PH10M自動旋轉測座，測量精度達新高，還較大地提高了設備的測量效率。
